Паспорт крана шарового фланцевого "Атлант"

Категория: Технические описания и документации

ПАСПОРТ

Руководство по монтажу и эксплуатации
крана шарового фланцевого КШФ.

Настоящий паспорт предназначен для ознакомления обслуживающего персонала с устройством и правильной эксплуатацией шаровых кранов из углеродистой и нержавеющей стали, выпускаемых ООО «Атлант». Обслуживающий персонал должен быть подготовлен в объёме знаний по обслуживанию инженерных трубопроводов и ознакомлен с данным паспортом.

Руководство распространяется на краны КШФ с условным проходом DN 15-200.

  1. Назначение.
Кран шаровой фланцевый КШФ предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах для транспортировки нефти, нефтепродуктов, природного газа, воды, пара, воздуха, агрессивных сред и т.д.

Основные технические параметры и характеристики:

Наименование параметра Показатель
Условный проход DN 15-200
Температура от -40 до +200
Класс гермитичности "А"
Корпус Углеродистая сталь, St 37,8
Шар Нержавеющая сталь, AISI 304
Уплотнение шара Тефлон усиленный, PTFE +20%С
Шток Нержавеющая сталь, AISI 303
Уплотнение штока Тефлон, PTFE +20%С
Кольцо Витон, FPM
Рабочая среда Нефть, нефтепродукты, природный
газ, вода, пар, воздух,
агрессивные среды
Присоединение к трубопроводу Фланцевое
Тип привода
Срок службы и хранение До 20 лет (в зависимости от
эксплуатации)




  1. Условное обозначение и маркировка кранов:

Кран шаровой – КШ.

Исполнение:  муфтовое –М
фланцевое –Ф
под приварку –П

Управление:   ручное –   ---
редуктор –Р
электропривод –Э

Номинальный диаметр DN

Номинальное давление PN, кгс\см2

  1. Устройство и работа изделия:

Открытие производится поворотом рукоятки против часовой стрелки до упора. Установка рукоятки параллельно проходному каналу в шаре соответствует полному открытию. Кран следует закрывать поворотом рукояти в направлении по часовой стрелке. Угол поворота 90 градусов.

Предусмотрены ограничители хода как для полностью открытого, так и для полностью закрытого положения крана.

Рабочая среда может подаваться с любой стороны. Кран шаровой обязательно открывать на полный ход. Использование шарового крана в качестве регулирующих и дроссельных устройств не допускается.

Наличие в кране остатков эмульсии после гидроиспытания не является браковым признаком.

  1. Монтаж и эксплуатация:

Установочное положение крана на трубопроводе – любое. Кран следует устанавливать на трубопроводе в местах доступных для осмотра и обслуживания. Перед установкой крана трубопровод должен быть очищен от грязи, песка, окалины и др.

Запрещается применять рычаги, удлиняющие рукоятку крана.

Монтаж крана следует производить только в положении «открыто».

Кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, руление, растяжение и т.п.) При необходимости должны быть предусмотрены компенсаторы, снимающие нагрузку на кран от трубопровода. Не допускается применять кран на трубопроводах, подверженных вибрации. Чистота рабочих сред должна быть не грубее 12 класса чистоты по ГОСТ 17216-1001.

При гидравлическом испытании трубопровода на прочность кран должен быть в положении «открыто». Во избежание гидроудара открытие и закрытие крана производить плавно, без рывков.

Периодические и контрольные испытания совмещают с испытаниями трубопровода, на котором установлен кран.

В случае обнаружение негерметичности при закрытом кране, необходимо кран открыть и снова закрыть, так как между седлом и шаром может попасть грязь. Во избежание «прикипания» шара не реже раза в полгода кран необходимо «открыть-закрыть». Желательно проводить эту операцию раз в месяц.

Во избежание деформации крана и повреждения уплотнительных поверхностей, запрещается при опрессовке уплотнять привалочные поверхности путём осевого сжатия крана.

  1. Указание мер безопасности:

Требования мер безопасности по ГОСТ 12 2 063-81.

При эксплуатации крана запрещается:
  • снимать кран, производить работы по ремонту крана при наличии рабочей среды и давления в трубопроводе;
  • применять кран в качестве опоры для трубопровода;
  • использовать кран на параметрах, превышающих указанные в паспорте.

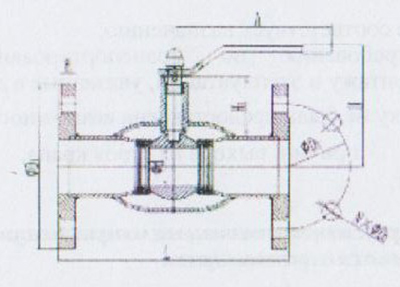

Таблица №1.




DN PN   L   A   H H1    d   B D1 D2 D3   N Вес
(кг)
15 40 130 120 93 41 10 14 95 65 14 4 1,7
20 40 150 120 97 43 15 14 105 75 14 4 2,4
25 40 160 150 103 42 20 14 115 85 14 4 2,95
32 40 180 150 109 44 25 18 140 100 18 4 4,4
40 40 200 190 119 60 32 20 150 110 18 4 5,54
50 40 180 190 125 61 40 22 165 125 18 4 7
65 16-25 190 275 183 74 50 24 185 145 18 4 9,84
80 16-25 210 275 196 80 65 24 200 160 18 8 13,08
100 16-25 230 275 219 100 80 26 220 180 18 8 16
125 16-25 280 415 242 91 100 28 250 210 18 8 24,8
150 16-25 280 540 248 103 125 28 285 240 22 8 34,28
200 16-25 400 745 275 105 150 30 340 295 22 12 50,3

  1.
  2. Гарантии производителя.

Гарантийный срок эксплуатации кранов – 12 месяцев со дня продажи.

Потребитель теряет гарантийные права, если:
  • применение не соответствует назначению;
  • нарушены требования по транспортированию, хранению, безопасности монтажа и эксплуатации, указанные в данном паспорте.
  • поставщику не была предоставлена возможность установить причины выхода крана из строя;
  • утерян паспорт.

Гарантия не предусматривает возмещения материального ущерба в случаях аварии и травматизма, связанных с эксплуатацией кранов.

  1. Правила хранения:

Кран должен храниться в сухом, закрытом помещении, защищенным от прямых солнечных лучей, удаленным не менее чем на 1 метр от теплоизлучающих приборов.

  1. Транспортирование:

Транспортировка крана может производиться всеми видами транспорта, в соответствии с правилами перевозки грузов. При транспортировке кран должен находиться в полностью открытом положении. Не бросать! Беречь от поломки рукоятки!

Просмотров: 16728
Автор: www.sibir-arma.ru
